Bienvenue dans notre revue approfondie du SSUPD Meshroom S, une exploration détaillée de ce châssis SFF (petit facteur de forme) haut débit d’air qui arbore un design novateur de la part de SSUPD. Cette évaluation couvre chaque aspect du boîtier, de sa conception aux performances, en passant par les fonctionnalités qui le distinguent. Si vous envisagez d’investir dans ce boîtier et que vous souhaitez des informations approfondies, poursuivez votre lecture pour tout savoir sur le SSUPD Meshroom S.
Emballage et préservation
Dès l’ouverture de l’emballage du SSUPD Meshroom S, nous avons constaté qu’il était expédié dans une boîte marron simple, mettant en avant la simplicité de la marque. Cependant, malgré l’apparente simplicité de l’emballage, le boîtier était soigneusement protégé, sans aucun dommage. Les détails de la marque étaient clairs, et le produit est arrivé en parfait état, démontrant une attention particulière à la préservation du contenu.
Contenu de la boîte
Outre le boîtier lui-même, le SSUPD Meshroom S est accompagné de deux embouts en polystyrène et d’un sac en plastique, fournissant une protection supplémentaire. La boîte d’accessoires contient toutes les vis et pièces de construction nécessaires, et un manuel d’utilisation est inclus. En plus de ces éléments, un câble de connexion pour le moniteur et un câble PCIe sont également fournis, ajoutant à la complétude du contenu.
Conception et fonctionnalités du SSUPD Meshroom S
En observant le produit lors du déballage, la couleur vibrante du boîtier SSUPD Meshroom S a immédiatement captivé notre attention. La version vert sauge, choisie pour cette revue, offre une teinte unique et rafraîchissante pour les yeux, parfaite pour ceux qui cherchent à personnaliser leur construction.
Solidité et esthétique
La robustesse du boîtier est évidente sur chaque panneau, nécessitant des efforts supplémentaires pour retirer le cadre du châssis. Cependant, cela contribue à une structure solide et bien construite. L’absence de marquage visuel sur les panneaux avant préserve l’esthétique globale, et le logo subtilement en relief à l’arrière ajoute une touche subtile.
Bouton d’alimentation et ports USB
Une amélioration notable de la conception est le déplacement du bouton d’alimentation vers l’arrière du panneau supérieur, libérant ainsi de l’espace pour un port USB supplémentaire sur le panneau avant en haut. La partie supérieure du boîtier est équipée de deux ports USB 3.0 et d’un port USB-C, une mise à jour par rapport à la version précédente.
Détails innovants
La partie inférieure du boîtier, bien que dépourvue de matériau maillé, présente une découpe permettant d’accéder aux connecteurs d’affichage du GPU via un trou à l’arrière. SSUPD a également amélioré la position des supports SSD, maintenant équipés d’anneaux en caoutchouc, offrant une flexibilité accrue pour l’installation de pompes ou réservoirs pour le refroidissement liquide personnalisé.
Montage et démontage faciles
Un aspect particulièrement apprécié lors de notre évaluation est la simplicité du montage et du démontage du boîtier. Aucun outil n’est nécessaire; il suffit de retirer les quatre panneaux, facilitant grandement l’assemblage. La conception à panneaux amovibles confère au Meshroom S une facilité d’assemblage, un avantage indéniable.
Améliorations internes et ventilation optimale

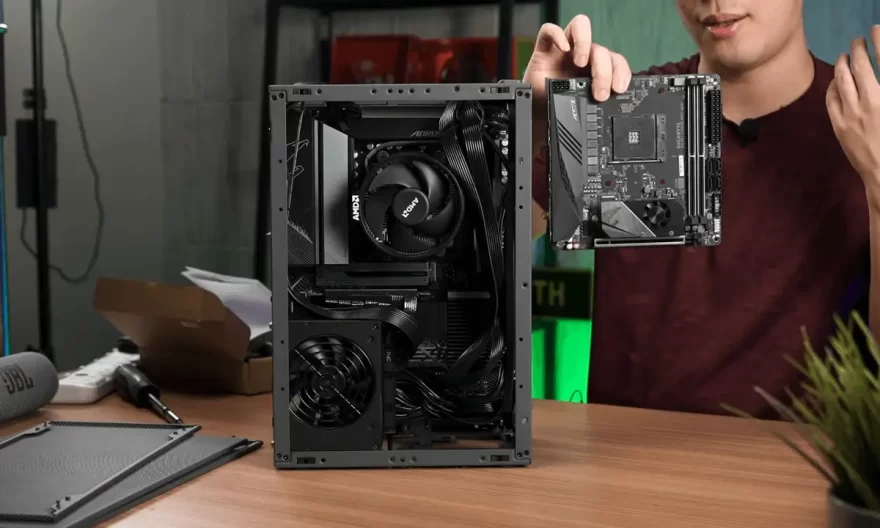

La disposition interne du boîtier place le GPU du côté gauche, tandis que le compartiment PSU/carte mère se trouve à droite. Les deux côtés sont dotés de panneaux en maille fine à l’avant, assurant une ventilation adéquate. Le haut du boîtier propose trois emplacements d’extension essentiels pour les GPU plus courts ou les cartes d’extension, ainsi que pour le stockage.
Possibilités d’installation
À l’avant, deux ventilateurs 120/140 mm ou un radiateur 240/280 mm peuvent être montés. L’amélioration du cadre avant offre une flexibilité accrue lors de l’installation des radiateurs. La section de la carte mère, avec son plateau de montage nu, facilite l’accès aux câbles grâce aux grandes découpes.
Détails pratiques
Le ruban PCIe peut être déplacé vers le haut, offrant ainsi plus d’espace pour les GPU plus courts et les connecteurs de câbles volumineux. Cette fonctionnalité est particulièrement utile pour une configuration optimale.
Évolutivité du montage
Configuration des rails de montage
Les améliorations récentes apportées au SSUPD Meshroom S offrent désormais la possibilité de monter un radiateur supplémentaire ou deux ventilateurs grâce à une paire de rails de montage. Cependant, il est essentiel de noter que cette configuration peut entraîner des contraintes d’espace pour un GPU additionnel, nécessitant une prise de décision éclairée lors de la configuration.
Optimisation du bloc d’alimentation
Sous la baie du bloc d’alimentation, des anneaux en caoutchouc ont été intégrés pour une meilleure absorption des vibrations. Concernant les blocs d’alimentation, les changements sont mineurs, avec une amélioration notable de la plaque de montage SFX. La possibilité de rotation facilite désormais le montage des unités SFX ou SFX-L, améliorant la flexibilité de l’assemblage.
Agencement intérieur amélioré
Mise à jour des fixations de câbles sur le plateau de la carte mère
Bien que les mises à niveau sur le plateau de la carte mère ne soient pas nombreuses, l’ajout de crochets de fixation de câbles offre la perspective d’une configuration plus ordonnée et nette. Ces petits détails contribuent à une gestion de câbles plus efficace.
Entretoise bleue et système Noir
Au niveau de la section GPU, une seule entretoise bleue sert de point de repos pour un GPU monté verticalement. De plus, un système noir ajustable offre une polyvalence pour le passage entre une configuration ATX ou GPU, idéal pour monter des disques de stockage selon les besoins.
Connecteurs d’extension supérieurs
La section supérieure du boîtier présente un ensemble supplémentaire de connecteurs d’extension, bien que non destinés à des configurations à quatre emplacements. Cette disposition est due au fait qu’aucun GPU court ne nécessite cet espace. Cette conception prévoit une optimisation de l’espace tout en répondant aux besoins spécifiques des configurations.
Présentation des principales caractéristiques du SSUPD Meshroom S
Configuration GPU et radiateurs
Le SSUPD Meshroom S offre une prise en charge impressionnante pouvant accueillir jusqu’à quatre GPU de 336 mm de longueur. De plus, le plateau de carte mère réglable permet d’installer deux radiateurs de 280 mm, offrant une solution de refroidissement liquide extrême.
Prise en Charge d’alimentations ATX et SFX
Grâce à un support d’alimentation innovant, le Meshroom S est compatible avec les alimentations SFX et ATX. Cette flexibilité est particulièrement avantageuse pour ceux envisageant une transition vers une version ITX à partir d’ATX.
Options de stockage polyvalentes
Malgré sa compacité, le Meshroom S peut accommoder jusqu’à sept disques durs de 2,5 pouces ou deux disques durs de 3,5 pouces. La capacité d’installation dépend directement de la taille du GPU utilisé, offrant ainsi une personnalisation flexible selon les besoins de stockage.
Refroidissement personnalisé
Avec trois emplacements dédiés aux pompes de refroidissement liquide, le boîtier permet l’installation facile de versions personnalisées pour un refroidissement optimal. Ces fonctionnalités s’alignent sur les besoins des utilisateurs cherchant à tirer le meilleur parti de leur système de refroidissement.
Caractéristiques techniques
Les spécifications techniques du Meshroom S ne sont pas négligées dans notre évaluation. Avec ses dimensions de 247 x 167 x 362 mm et son poids de 3,2 kg, le boîtier offre une compacité combinée à une construction robuste.
Ventilation et ports d’E/S
L’ajout d’options de ventilation, avec des emplacements pour des ventilateurs avant et supérieur en option, renforce la flexibilité. Deux ventilateurs 120/140 mm peuvent être installés à l’avant, et deux ventilateurs de 120 mm sur les côtés. Les radiateurs pris en charge comprennent un modèle avant de 240/280 mm et un modèle latéral de 240 mm. En ce qui concerne les ports d’E/S, le Meshroom S propose un USB 4.3 Gen2 Type-C et deux ports USB 3.0.
Garantie et pratique d’assemblage
SSUPD offre une garantie d’un an couvrant le châssis, le câble de connexion du moniteur, le câble de montage PCIe, les ports E/S avant/arrière et les pièces du boîtier du PC. L’assemblage du Meshroom S s’est avéré robuste, avec des panneaux solides et un cadre résistant. Malgré sa conception entièrement maillée, l’acoustique du boîtier est impressionnante, restant silencieux même à pleine charge.
Performances thermiques et conclusion
Refroidissement optimal et performances thermiques
Lors des tests, le Meshroom S a maintenu des performances thermiques exceptionnelles. Le CPU est resté à une température de 57 degrés, tandis que le GPU a atteint 71 degrés. L’acoustique, conformément aux attentes, était remarquablement silencieuse en raison de l’augmentation du flux d’air, avec une stabilité à pleine vitesse.
Recommandation finale
En résumé, le SSUPD Meshroom S se distingue comme un boîtier compact offrant une grande adaptabilité matérielle et des performances thermiques élevées. Sa conception entièrement maillée contribue à une excellente gestion de la chaleur, tandis que sa polyvalence permet aux constructeurs d’explorer diverses configurations. Les détails innovants, les caractéristiques techniques solides et la praticité d’assemblage font du Meshroom S un choix recommandé pour les constructeurs cherchant un châssis polyvalent pour des configurations compactes.
Pour en savoir plus sur le SSUPD Meshroom S, visitez la page produit officielle de SSUPD pour des détails approfondis sur ce châssis exceptionnel.
